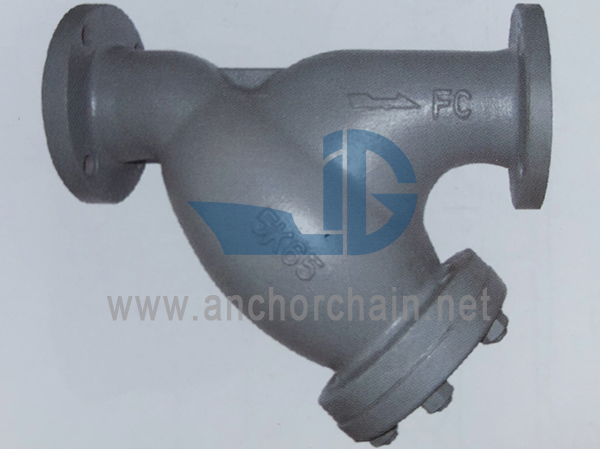

JIS F 7220 کاسٹ آئرن وائی ٹائپ اسٹرینر

JIS F 7220 کاسٹ آئرن وائی ٹائپ اسٹرینر
Y-قسم کے فلٹرز عام طور پر آلات کے اندرونی حصے پر نصب کیے جاتے ہیں جیسے کہ ہائیڈرولک کنٹرول والوز، اوور فلو والوز، اوور فلو والوز اور انلیٹ پریشر واٹر والوز تاکہ آلات اور پائپ کی فٹنگز کی حفاظت کے لیے میڈیم میں موجود نجاست کو دور کریں۔
ڈیزائن معیاری JIS F7220-1996
ٹیسٹ معیاری JIS 7200-1996
ہائیڈرولک ٹیسٹ پریشر: والو باڈی -1.05 ایم پی اے
فلینج کا سائز JIS B2220-5K کے مطابق ہے۔

سمندری مواد:
1. کاسٹ آئرن (FC200)
2. بونٹ کاسٹ آئرن (FC200)
3. سٹینلیس سٹیل فلٹر سکرین (SUS304)
4. گسکیٹ: غیر ایسبیسٹوس

میرین کاسٹ آئرن وائی سٹرینر JIS F7220 5K
زمرہ: JIS میرین سٹرینر اور فلٹر
مواد: کاسٹ آئرن
معیارات: JIS F7220
سرٹیفکیٹ: مل سرٹیفکیٹ
پیکنگ کی تفصیلات: پلائیووڈ کیس
فوب قیمت: ابھی تازہ ترین قیمت حاصل کریں۔
نکالنے کا مقام: چین

اہم سائز کی فہرست (ملی میٹر):

ڈی این	d	L	D	C	سوراخ (n-d)	t	H
20	20	200	85	65	4-12	14	127
25	25	225	95	75	4-12	14	155
32	32	260	115	90	4-15	16	164
40	40	280	120	95	4-15	16	180
50	50	320	130	105	4-15	16	208
65	65	350	155	130	4-15	18	253
80	80	373	180	145	4-19	18	268
100	100	390	200	165	8-19	20	286
125	125	410	235	200	8-19	20	295
150	150	430	265	230	8-19	20	318
