ڈیزائن معیاری: JIS F7333
ٹیسٹ کا معیار: JIS 7400-1996
ہائیڈرولک ٹیسٹ پریشر: 5K: باڈی- 1.05Mpa، سیٹ-0.77Mpa، 10K: باڈی-2.1Mpa، سیٹ-1.54Mpa
Flange سائز JIS B2220 -5K یا 10K کے مطابق

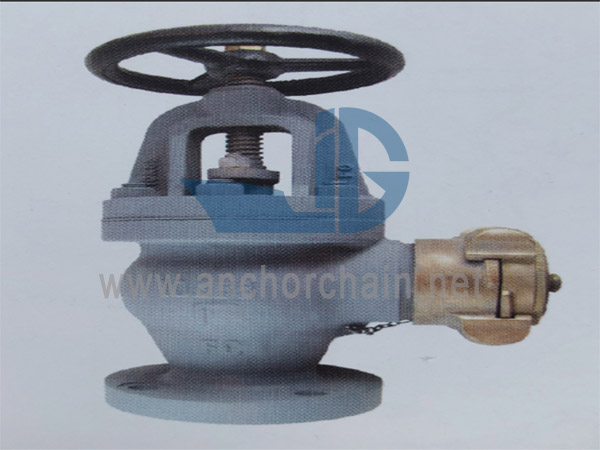

JIS F 7333 کاسٹ آئرن اینگل ہوز والوز ڈیزائن اسٹینڈرڈ: JIS F7333 ٹیسٹ اسٹینڈرڈ: JIS 7400-1996
ڈیزائن معیاری: JIS F7333
ٹیسٹ کا معیار: JIS 7400-1996
ہائیڈرولک ٹیسٹ پریشر: 5K: باڈی- 1.05Mpa، سیٹ-0.77Mpa، 10K: باڈی-2.1Mpa، سیٹ-1.54Mpa
Flange سائز JIS B2220 -5K یا 10K کے مطابق
باڈی اور بونٹ: کاسٹ آئرن (FC200)
سیٹ اور ڈسک: کانسی (BC6) یا سٹینلیس سٹیل (SCS2)
تنا: پیتل (C3771BD) یا سٹینلیس سٹیل (SUS403)
پیکنگ گلینڈ: کانسی (BC6) یا سٹینلیس سٹیل (SCS2)
جوڑا: کانسی یا پیتل
ہینڈ وہیل: کاسٹ آئرن (FC200)
IMPA کوڈ | ڈی این | k | d | L | D | C | n-d | t | H | D2 | D3 | L1 | L2 | وزن (کلوگرام) |
751734 | 50 | 5 | 50 | 155 | 130 | 105 | 4-15 | 16 | 255 | 160 | M64X2 | 100 | 110 | 12.8 |
751736 | 10 | 50 | 170 | 155 | 120 | 4-19 | 20 | 255 | 160 | M64X2 | 120 | 115 | 17 | |
751737 | 65 | 10 | 65 | 185 | 175 | 140 | 4-19 | 22 | 270 | 200 | M80X2 | 130 | 125 | 24.3 |
تفصیل/سائز سامان کے ساتھ مختلف ہو سکتے ہیں، آرڈر دیتے وقت براہ کرم ہمارے ساتھ چیک کریں۔
