یونیورسل فیئر لیڈ چین وہیل یونیورسل فیئر لیڈ چین وہیل: کیبل کی رہنمائی کے لیے فیئر لیڈ اور سمت تبدیل کریں یا اس کی برآمدی پوزیشن کو محدود کریں، اور کیبل اور ہل کے درمیان رگڑ کو کم کریں، مین رولر فیئر لیڈ، کلیٹ رولر فیئر لیڈ، اوپن ٹائپ رولر گائیڈ کیبل یونٹ، 360 ° کنڈا فیئرلیڈ وغیرہ۔
یونیورسل فیئرلیڈ چین وہیل
یونیورسل فیئرلیڈ چین وہیل: کیبل کی رہنمائی کرنے اور سمت تبدیل کرنے یا اس کی برآمدی پوزیشن کو محدود کرنے، اور کیبل اور ہل کے درمیان رگڑ کو کم کرنے کے لیے فیئرلیڈ، مین رولر فیئرلیڈ، کلیٹ رولر فیئرلیڈ، اوپن ٹائپ رولر گائیڈ کیبل یونٹ، 360 ° کنڈا فیئرلیڈ اور اسی طرح.

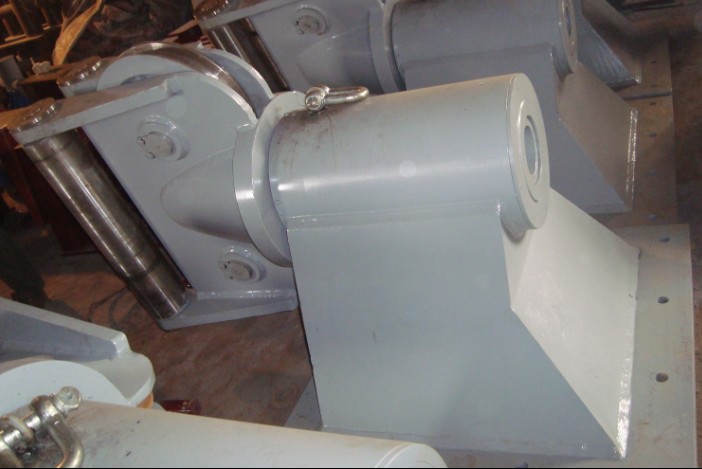

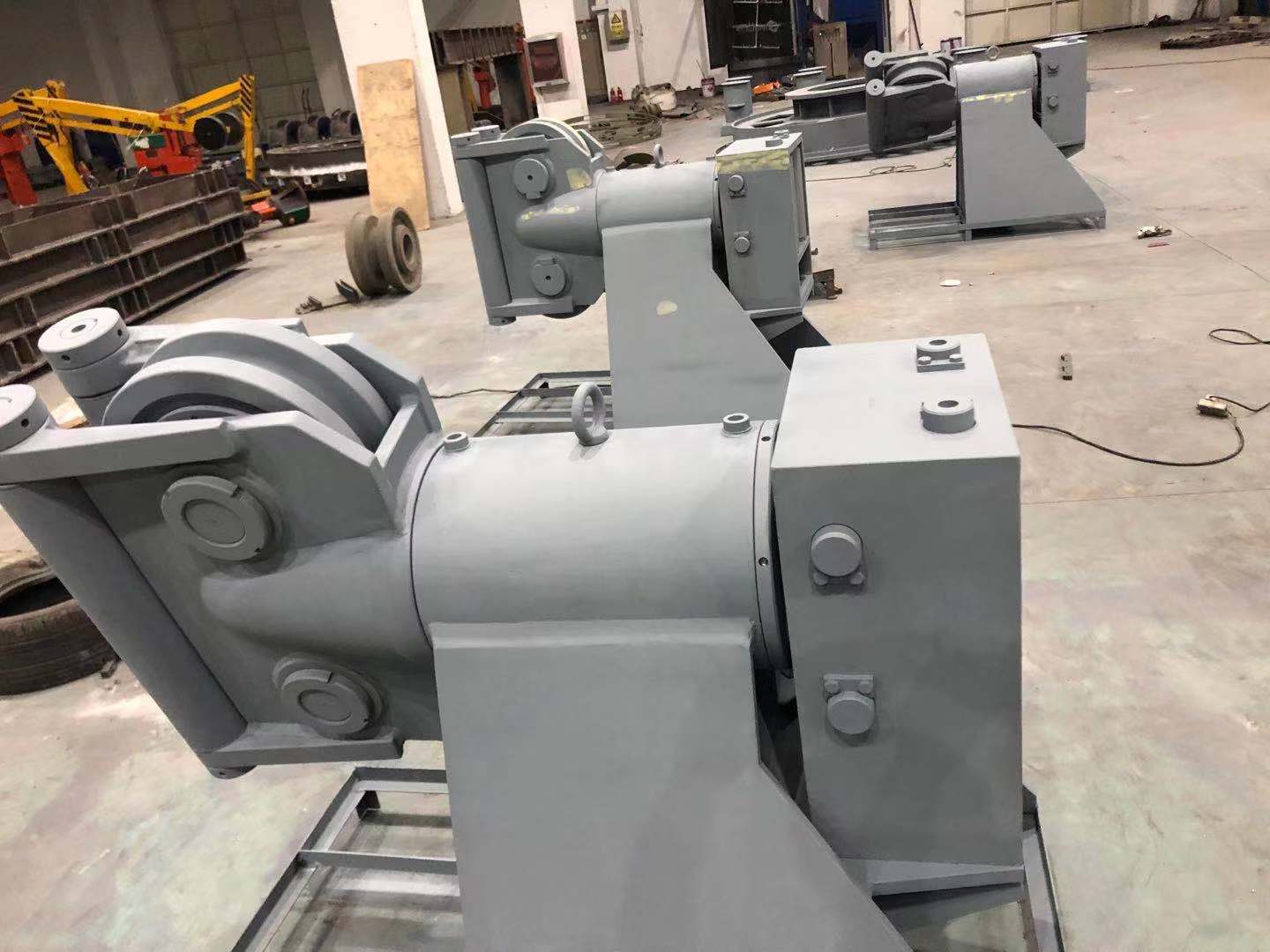

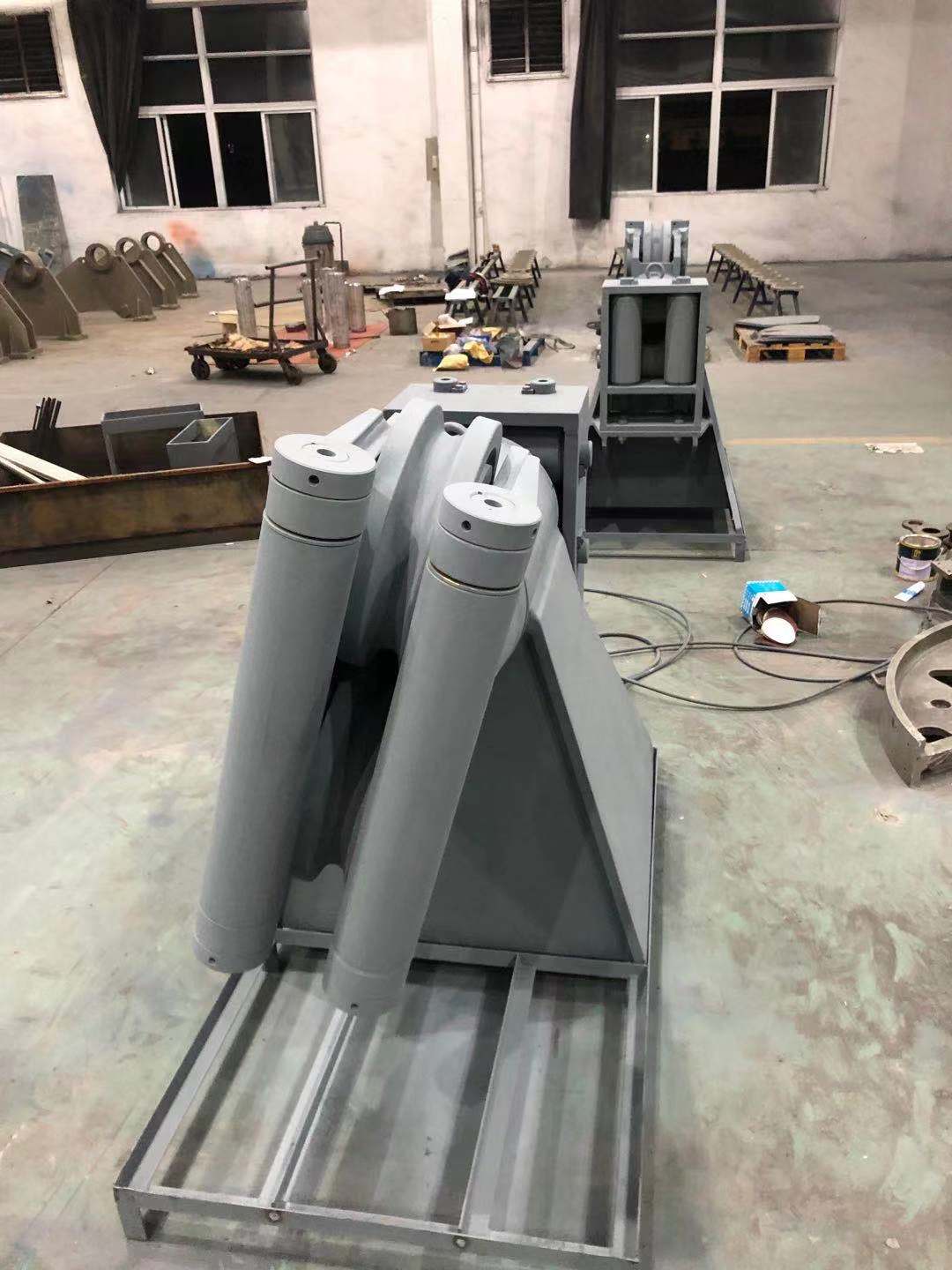

یونیورسل فیئرلیڈ چین وہیل، بشمول بریکٹ، ماسٹر سلنڈر اور کیبل گائیڈ کے ذریعے کہا گیا مین سلنڈر اس کے مرکزی محور کے گرد آزادانہ طور پر گھومنے کے قابل ہے بریکٹ کے انداز پر، مرکزی نلی نما باڈی اپنے مرکزی محور کے ساتھ ایک سوراخ کے ساتھ فراہم کی گئی ہے۔ گائیڈ کیبل ڈیوائس میں دو بیرونی پلائیووڈ شامل ہوتے ہیں اور پلائیووڈ کے درمیان جڑے ہوئے پللی کے دو متوازی سیٹ کاٹتے ہیں، پلائیووڈ کو عمودی طور پر مین سلنڈر کی اگلی سطح پر رکھا جاتا ہے؛ ماسٹر سلنڈر اور پہیے کا استعمال کرتے ہوئے اس طرح مربوط ڈیزائن، کمپیکٹ ڈھانچہ، چھوٹی جگہ، آسانی سے چھوٹے برتنوں پر لاگو کیا جا سکتا ہے؛ دریں اثنا، سلنڈر ہیڈ کا کیبل گائیڈ آزادانہ طور پر مرکزی محور کے گرد گھوم سکتا ہے، اس لیے کیبل گائیڈ کی مختلف سمتوں کی ضروریات کو پورا کرنے کے لیے فیئر لیڈز زیادہ لچکدار ہیں، فیئر لیڈ کی رفتار کو بہت بہتر بناتا ہے، بہت سے سامان اور مزدوری کے وسائل کی بچت کرتا ہے۔ پلائیووڈ سامنے کے آخر میں سانچے، تاکہ کیبل ہموار، کیبل رگڑ نقصان کے لئے سٹیل کے کنارے سے گریز.
تصویر نمبر |
لیڈ شیو اسٹاک نمبر |
شیو قطر (انچ) |
اسٹینڈرڈ ہر ایک (ibs) |
ہر ایک کا وزن (ibs) |
طول و عرض (ان میں) |
|||
A |
B |
C |
D |
|||||
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
