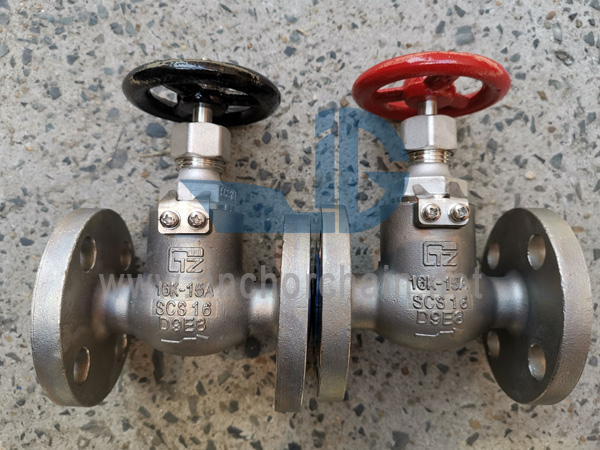

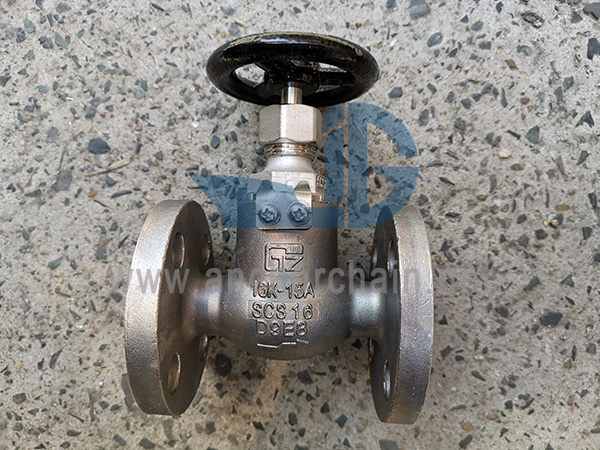

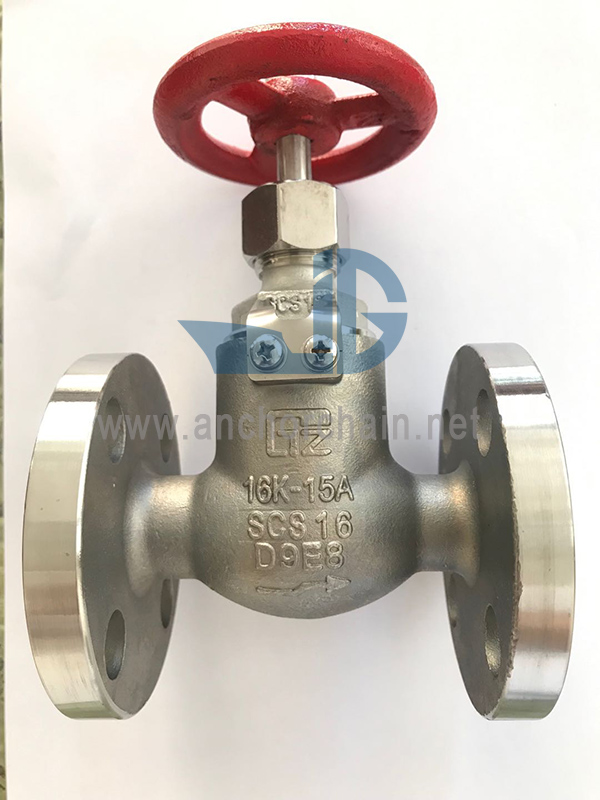

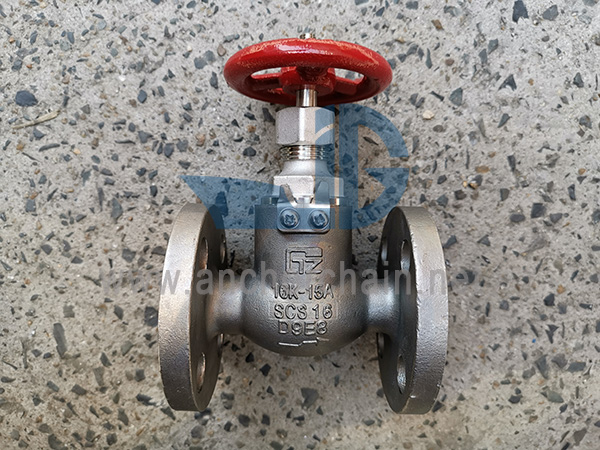

JIS F 7301 5K SCS16 سٹینلیس سٹیل گلوب والوز میرین سٹینلیس سٹیل گلوب والو یا میرین براس گلوب والو کو میرین سٹینلیس سٹیل/براس سٹاپ والو کہا جا سکتا ہے۔ فنکشن: پائپ سسٹم کھولیں/ بند کریں ڈیزائن سٹینڈرڈ: JIS F7301-1996
*DN15-DN40 سکریو بونٹ کے ساتھ، DN50-DN65 بولڈ بونٹ کے ساتھ
اہم مواد:
1-باڈی: سٹینلیس سٹیل ¼SCS16）/SUS316L
2-ڈسک: سٹینلیس سٹیل ¼ SCS16）/SUS316L
3-تنا: سٹینلیس سٹیل‘SCS16）/SUS316L
4-بونٹ: سٹینلیس سٹیل ¼SCS16）/SUS316L
5-ہینڈ وہیل: کاسٹ آئرن (FC200)
| IMPA کوڈ | سائز | آمنے سامنے (L) | فلانج ڈائم۔ (D) | پچ (C) | بولٹ ہول کا نمبر | h | t | H | D2 |
| 750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
| 750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
| 750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
| 750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
| 750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
| 750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
| 750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
