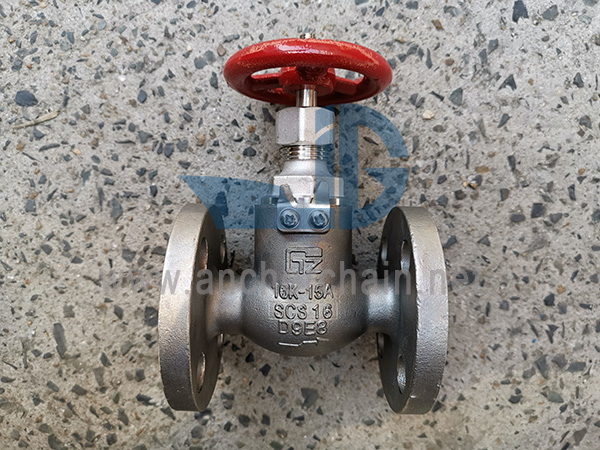

JIS F 7351 5K SCS16 سٹینلیس سٹیل سکرو ڈاؤن چیک کریں گلوب والوز ڈیزائن معیاری: JIS F7351-1996ٹیسٹ اسٹینڈرڈ: JIS F7400-1996ٹیسٹ پریشر: باڈی-1.05Mpa، سیٹ-0.77MpaFlange سائز FN5D-20D4 کے مطابق بولٹڈ بونٹ کے ساتھ DN50-DN65* میرین سٹینلیس سٹیل سکرو ڈاون چیک گلوب والو کو میرین سٹینلیس سٹیل SDNR گلوب والو یا SDNR والو، گلوب چیک والو، سٹاپ چیک والو بھی کہا جا سکتا ہے۔
*میرین سٹینلیس سٹیل سکرو ڈاون چیک گلوب والو کو میرین سٹینلیس سٹیل SDNR گلوب والو یا SDNR والو، گلوب چیک والو، سٹاپ چیک والو بھی کہا جا سکتا ہے۔
اہم مواد:
1-باڈی: سٹینلیس سٹیل ¼SCS16）/SUS316L
2-ڈسک: سٹینلیس سٹیل ¼ SCS16）/SUS316L
3-تنا: سٹینلیس سٹیل‘SCS16）/SUS316L
4-بونٹ: سٹینلیس سٹیل ¼SCS16）/SUS316L
5-ہینڈ وہیل: کاسٹ آئرن (FC200)
| IMPA کوڈ | سائز | آمنے سامنے (L) | فلانج ڈائم۔ (D) | پچ (C) | بولٹ ہول کا نمبر | h | t | H | D2 |
| 751051 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
| 751052 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
| 751053 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
| 751054 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
| 751055 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
| 751056 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
| 751057 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
