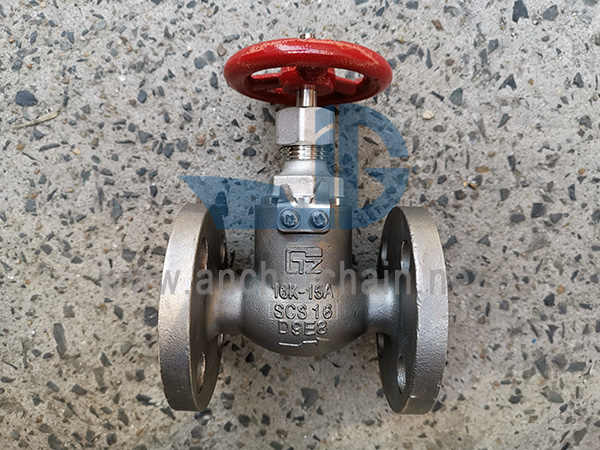

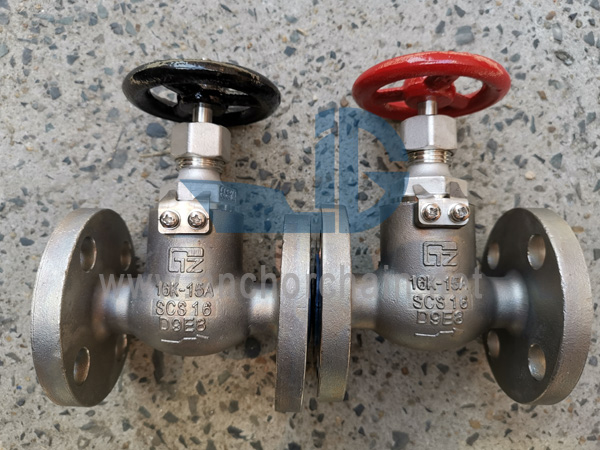

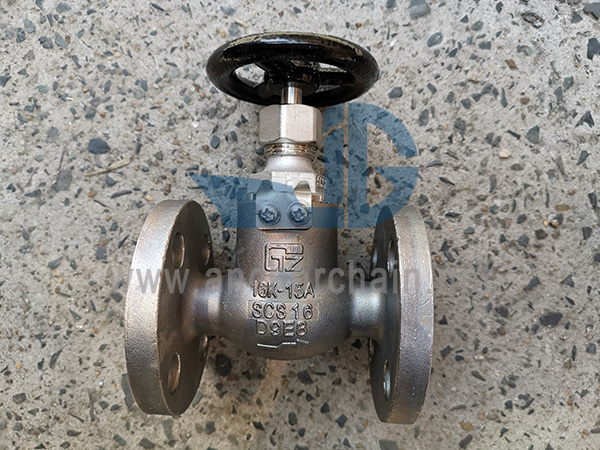

JIS F 7303 16K SCS16 سٹینلیس سٹیل گلوب والوز ڈیزائن اسٹینڈرڈ: JIS F7303-1996Test Standard: JIS F7400-1996Test پریشر: Body-3.3Mpa، سیٹ-2.42MpaFlange سائز JIS-B2202 کے مطابق
Flange سائز JIS B2220-16K کے مطابق
اہم مواد:
1-باڈی: سٹینلیس سٹیل ¼SCS16）/SUS316L
2-ڈسک: سٹینلیس سٹیل ¼ SCS16）/SUS316L
3-تنا: سٹینلیس سٹیل‘SCS16）/SUS316L
4-بونٹ: سٹینلیس سٹیل ¼SCS16）/SUS316L
5-ہینڈ وہیل: کاسٹ آئرن (FC200)
| IMPA کوڈ | سائز | L | D | C | بولٹ ہول کا نمبر | h | t | H | D2 |
| 750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
| 750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
| 750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
| 750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
| 750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
